MASZYNY DOSTĘPNE Z MAGAZYNU Maszyny nowe & używane

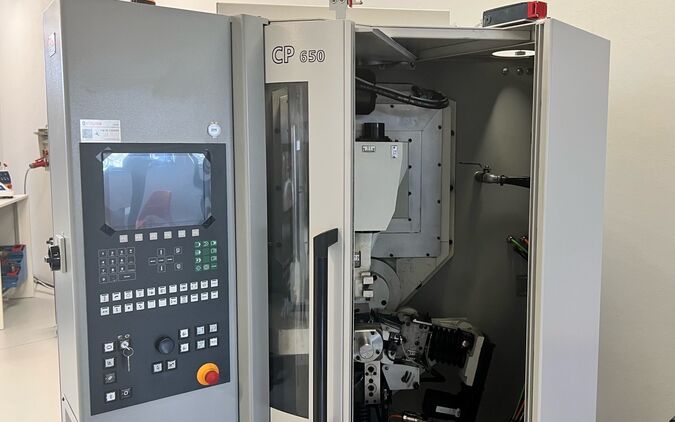

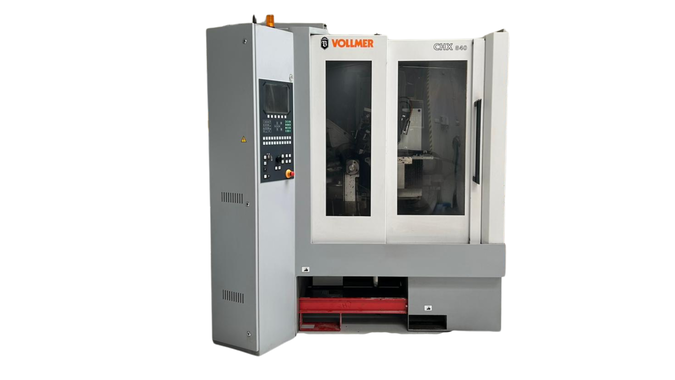

CNC szlifierka do ostrzenia pił tarczowych z zębem HM.

Konfiguracja maszyny: do pracy w emulsji wodnej.

/ automatyczne ostrzenie kąta natarcia i przyłożenia w jednym cyklu programowym,

/ załadunek piły: manualny (konfiguracja bez robota),

/ średnice ostrzonych pił:

         z załadunkiem manualnym i automatycznym pomiarem piły Ø140- 840mm

         z załadunkiem manualnym bez automatycznego pomiaru piły Ø80- 840mm

/ minimalny otwór pił Ø10mm,

/ grubość korpusu piły do 8mm,

/ podziałka zęba do 100mm (opcja do 180mm),

/ kąt natarcia -30˚ do 40˚, z przystawką do pił wklęsłych -10° do 25°,

/ kąt przyłożenia do 45º,

/ kąt ukosu od przyłożenia do 15º,

/ różnica wysokości zęba- bez limitu,

/ ściernice Ø125x 32mm dla kąta przyłożenia, Ø175mm dla kąta natarcia.

/ wrzeciono 1.1kW z regulacją obrotów,

Wysposażenie:

/ NOWOŚĆ: oprogramowanie do szerokiego otwarcia szczęk dla pił z nożami bocznymi,

/ panel kontrolny z wyświetlaczem LCD- kolor,

/ automatyczny nastaw głowicy do zadanego kąta natarcia i przyłożenia, automatyczna zmiana pozycji dla natarcia i przyłożenia w jednym cyklu,

/ prędkość ostrzenia oraz ścieżka ostrzenia regulowane bezstopniowo,

/ flansza mocująca dla zestawu ściernic,

/ uchwyt na piły dla Ø140- 370mm,

/ uchwyt na piły dla Ø300- 530mm, (opcja: dla pił Ø530- 840mm nie jest wyposażeniem maszyny)

/ systemy pomiarowe: średnica piły, podział zęba, weryfikacja sekwencji uzębienia, detekcja wyłamanego zęba, ścieżka ostrzenia od strony natarcia,

/ ściernice VOLLMER -komplet natarcie+przyłożenia,

Specyfikacja:

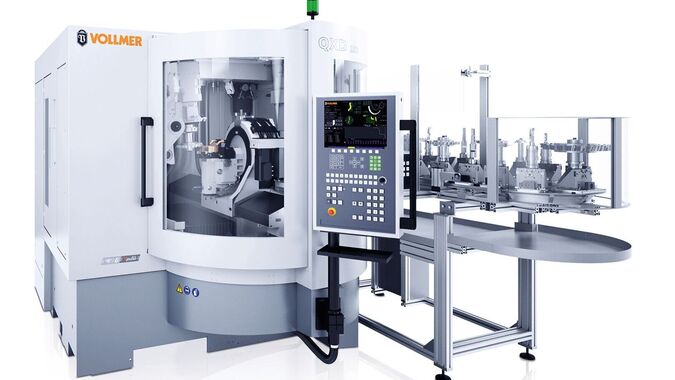

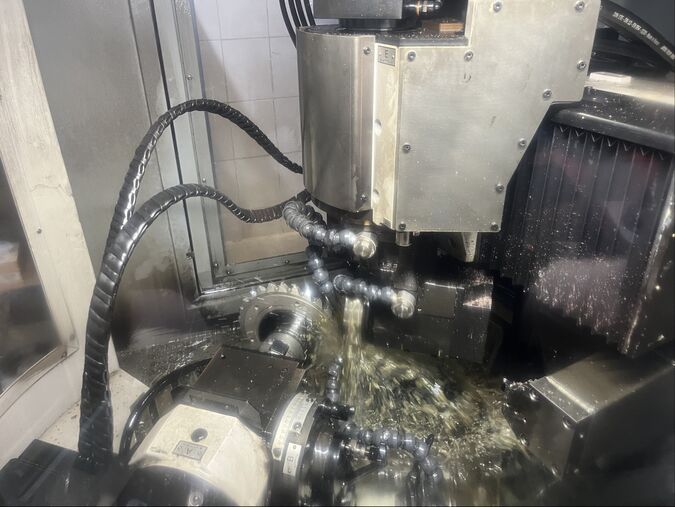

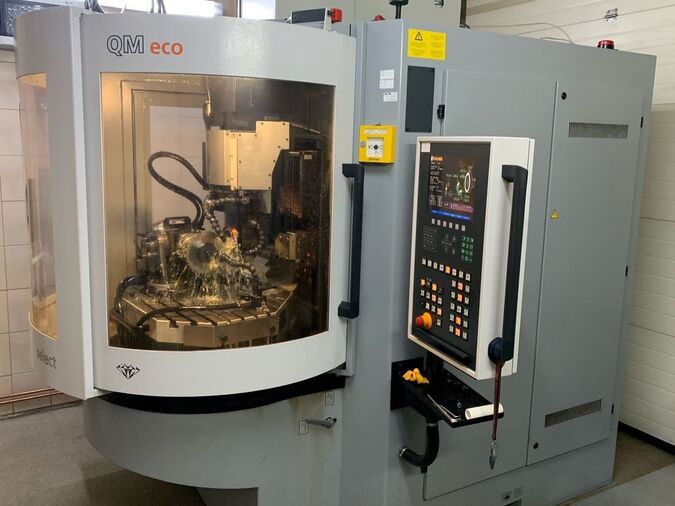

/ produkcja i ostrzenie narzędzi obrotowych HM do średnicy Ø200mm (*): frezy, wiertła, rozwiertaki,

/ automatyczny załadunek narzędzi wraz z wymianą tulei

/ maksymalna średnica uchwytu narzędzia Ø20mm (opcja: Ø32mm),

/ dwa wrzeciona napędzane silnikiem 11kW (23kW mocy szczytowej),

/ korpus maszyny: beton polimerowy,

/ szklane skale osi X, Y, Z.

/ zwiększone obroty (do 1 000 RPM) osi A do szlifowania na okrągło,

/ kontrola: NUMROTOplus(R), obsługa w języku polskim,

/ wewnętrzny paletowy magazyn na narzędzia trzpieniowe do maks.40 szt w zależności od średnicy narzędzia,

    (*) w zależności od aplikacji

Wysposażenie:

/ oprogramowanie do pełnej symulacji 2D i 3D,

/ uchwyt narzędzia: hydrauliczny Ø20mm do pracy automatycznej,

/ zestaw tulei redukcyjnych: 3- 16mm,

/ 2x uchwyty na ściernice HSK 50 L60 i L100 (GDS),

/ instalacja do pracy w oleju z możliwością współpracy z zewnętrznym systemem filtracji,

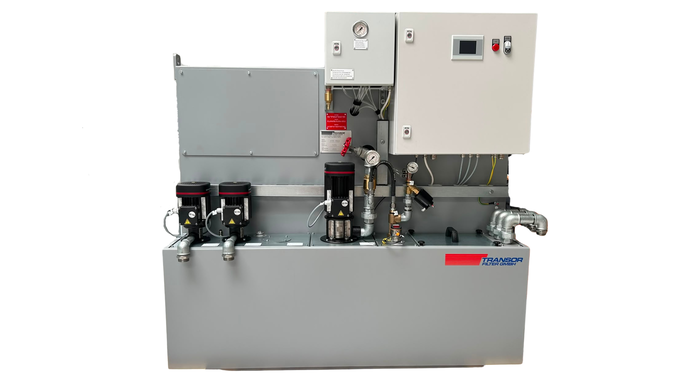

/ system filtracji oleju Knoll microPur 120 z aktywną chłodziarką,

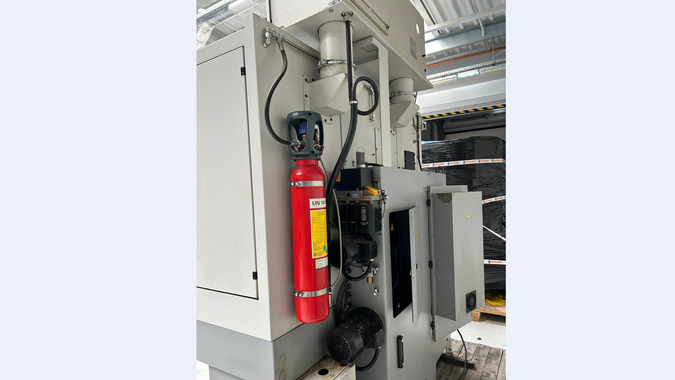

/ automatyczny system gaśniczy,

/ dotykowy panel kontrolny,

Konfiguracja: możliwa z lub bez filtracji Knoll MicroPur120F (2023), uchwytami na ściernice HSK50 (2 szt), paletą na narzędzia,

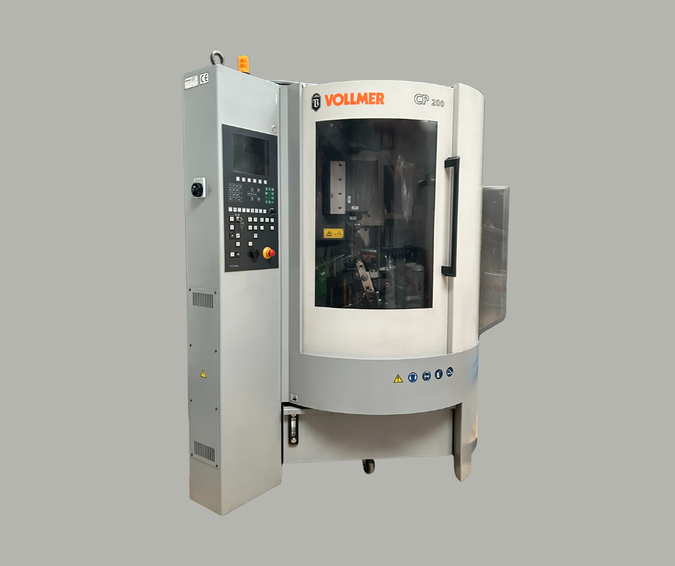

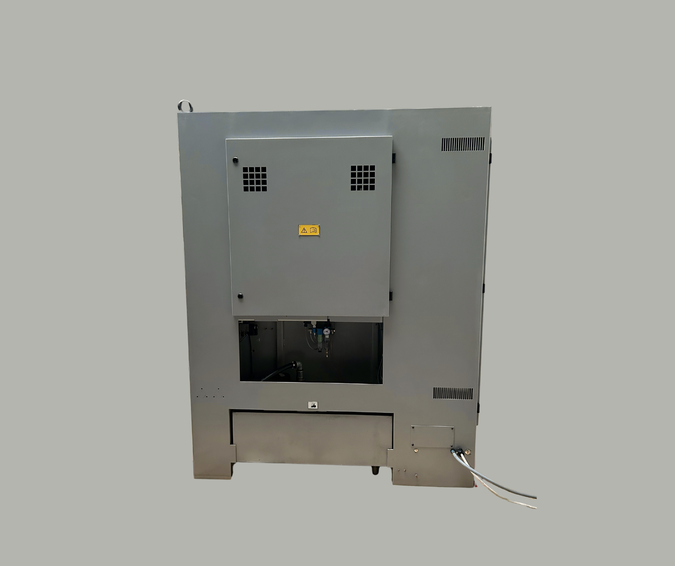

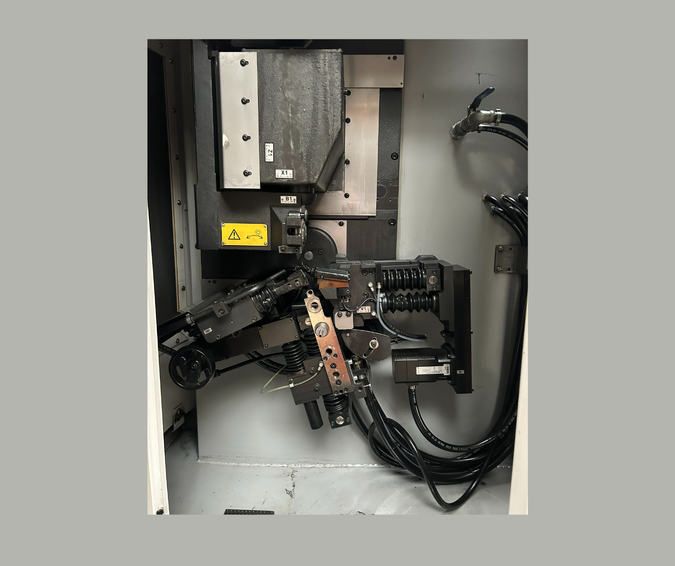

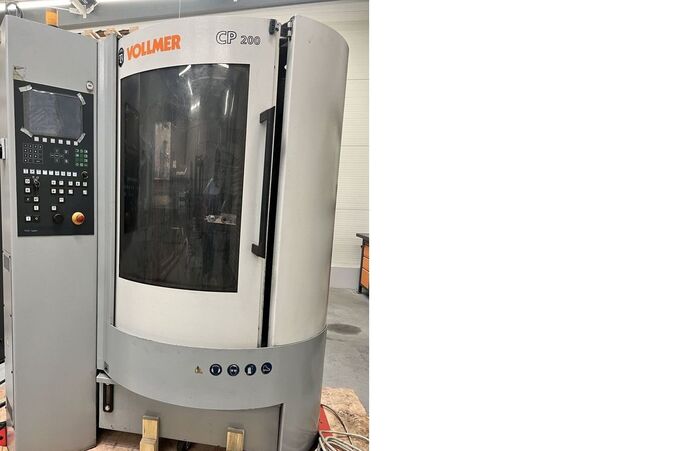

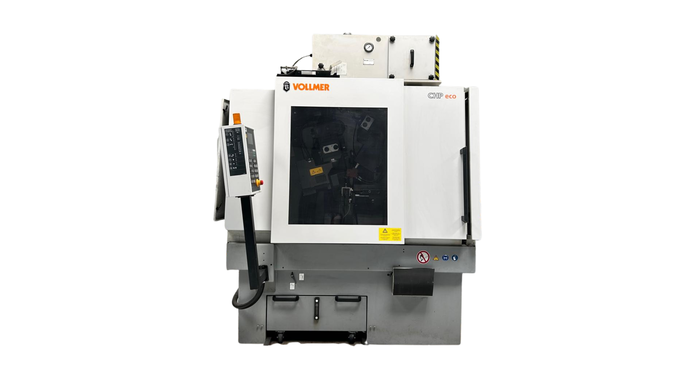

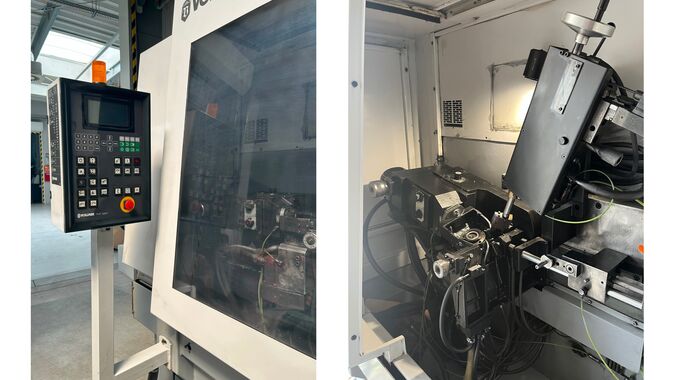

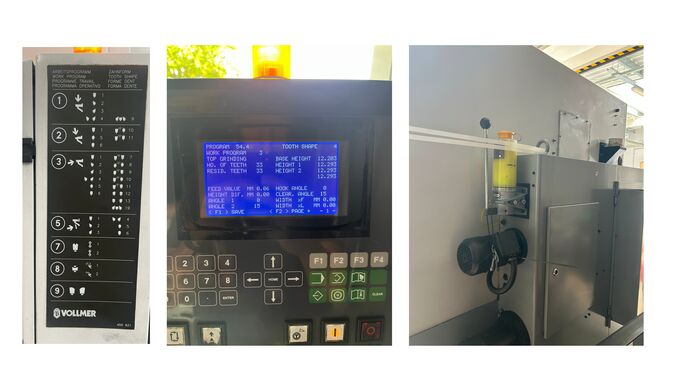

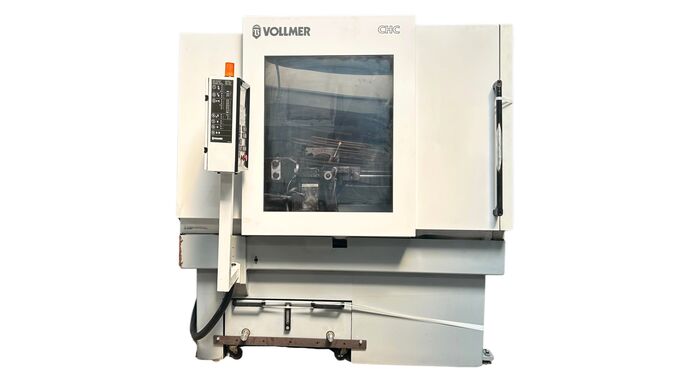

CNC szlifierka do ostrzenia pił tarczowych z zębem HM. Konfiguracja maszyny: do pracy w emulsji wodnej.

Cennik: 2021

Sterowanie: 4 osie CNC,

Dane techniczne:

/ średnice ostrzonych pił Ø80- 840mm

/ minimalny otwór pił Ø10mm

/ grubość korpusu piły do 8mm

/ podziałka zęba do 100mm (opcja od 100 do 180mm)

/ możliwość ostrzenia pił o wklęsłym kącie natarcia („piranie”)- opcja

/ kąt natarcia -10˚ do 40˚

/ kąt przyłożenia do 45º

/ różnica wysokości zęba- bez limitu

/ ściernice Ø125x 32mm

/ obroty ściernic 26m/s,

/ silnik wrzeciona  1.1kW z regulacją obrotów

Wyposażenie: wyciąg powietrza do pracy w emulsji wodnej.

Ostatnia maszyna z cennika 2021

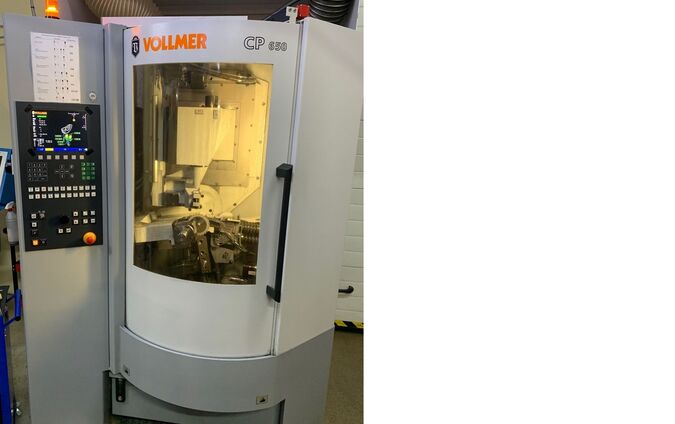

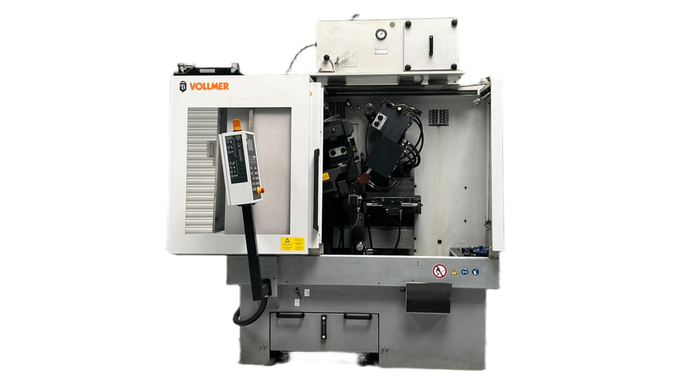

CNC szlifierka do ostrzenia pił tarczowych z zębem HM. Konfiguracja maszyny: do pracy w oleju z centralnym systemem filtracji.

/ automatyczne ostrzenie kąta natarcia i przyłożenia wraz z automatycznym załadunkiem pił (robot HS)

/ średnice ostrzonych pił:  w trybie automatycznym Ø140- 530mm, z załadunkiem manualnym i automatycznym pomiarem piły Ø140- 840mm, z załadunkiem manualnym bez automatycznego pomiaru piły Ø80- 840mm,

/ minimalny otwór pił Ø10mm, grubość korpusu piły do 8mm,

/ podziałka zęba do 100mm (opcja do 180mm),

/ kąt natarcia -30˚ do 40˚, kąt przyłożenia do 45º,

/ kąt ukosu od przyłożenia do 15º,

/ różnica wysokości zęba- bez limitu,

/ ściernice Ø125x 32mm dla kąta przyłożenia, Ø175mm dla kąta natarcia.

/ wrzeciono 1.1kW z regulacją obrotów,

STANDARDOWE WYPOSAŻENIE:

/ automatyczna detekcja sekwencji zębów (nowa wersja oprogramowania z rozszerzoną funkcjonalnością),

/ panel kontrolny z wyświetlaczem LCD- kolor,

/ automatyczne ustawianie się głowicy do zadanego kąta natarcia i przyłożenia,

/ preselekcja kierunku obrotów wrzeciona.

/ automatyczna zmiana kierunków obrotu wrzeciona,

/ prędkość ostrzenia oraz ścieżka ostrzenia regulowane bezstopniowo,

/ flansza mocująca dla zestawu ściernic,

/ uchwyt na piły dla załadunku automatycznego Ø140- 370mm, (uchwyt na piły do 530 ora 840mm- opcja),

/ doposażenie: akustyczny system pomiarowy piły, kompletna instalacja do pracy w oleju, zewnętrzny filtr oleju,

/ magazyn pił HS na ok 25 sztuk z automatycznym załadunkiem,

WYPOSAŻENIE DODATKOWE MASZYNY:

/ robot HS z możliwością załadunku ok 25 pił o średnicy maksymalnej 530mm, minimalna średnica piły ładowana przez robota: 140mm, maksymalny otwór piły 80mm,

/ oprogramowanie do ostrzenia dowolnych sekwencji uzębień pił (multi surface),

/ przygotowanie do zewnętrznego systemu filtracji,

Dostępność : koniec roku 2023
